Объекты системы TDMS могут иметь произвольный набор атрибутов. Атрибутами объекта могут быть обозначение, наименование, вид и формат документа, шифр проекта, масса детали, наименование и номер счета организации-заказчика, название улицы, номер дома и т.п.

Атрибуты объекта отображаются на вертикальной вкладке Свойства диалога свойств объекта, состоящей из произвольного количества форм ввода. Формы имеют наименования, отображаемые на горизонтальных вкладках диалога. Чтобы переключиться с одной формы на другую, достаточно кликнуть левой кнопкой мыши на наименование вкладки. Дополнительно, системному администратору доступна горизонтальная вкладка Все атрибуты, содержащая все атрибуты объекта.

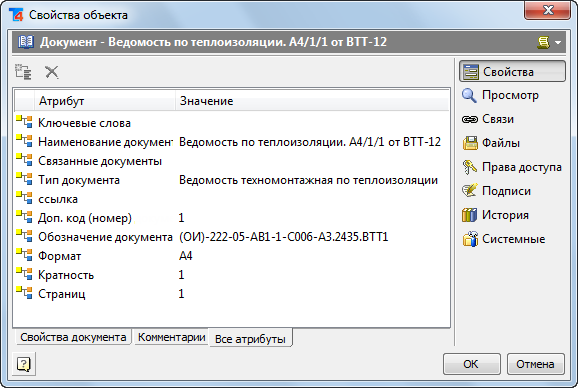

Описание вкладки Все атрибуты

Горизонтальная вкладка Все атрибуты вкладки Свойства диалога свойств объекта содержит список всех атрибутов объекта. Вкладка доступна для просмотра и правки только администратору объекта.

При вводе значений атрибутов на вкладке Все атрибуты не работают средства автоматизации: не отрабатывают события форм, не работают дополнительные программные средства автоподстановки и др. Будьте внимательны, так как, вводя данные в обход средств автоматизации, вы можете ввести некорректные данные.

Редактирование атрибутов

• Чтобы изменить значение атрибута, установите курсор в строке с выбранным атрибутом.
• Чтобы перейти к редактированию, щелкните левой кнопкой мыши в поле столбца Значение или нажмите клавишу Enter. Правила ввода значений различных типов данных совпадают с правилами, описанными в разделе Просмотр форм и ввод атрибутивных данных.
• Чтобы сохранить новое значение атрибута, переместите курсор в другое место на форме или нажмите клавишу Enter.
• Чтобы отменить редактирование атрибута, нажмите клавишу Esc.

Чтобы добавить новый атрибут

1. Выполните команду Добавить атрибут, одним из следующих способов:
   • С помощью кнопки Добавить атрибут, которая находится на панели инструментов вкладки.
   • С помощью команды Добавить атрибут, которая находится в контекстном меню.
2. В открывшемся диалоге Выбора атрибутов, выберите атрибут.

Ввод значений добавленных атрибутов, которых нет на формах ввода, будет возможен только через вкладку Все атрибуты.

Нельзя повторно добавить атрибут, который уже присутствует в списке свойств объекта.

Чтобы удалить атрибут

1. Выберите атрибут, который следует удалить.
2. Выполните команду Удалить атрибут, одним из следующих способов:
   • С помощью кнопки Удалить атрибут, которая находится на панели инструментов вкладки.
   • С помощью команды Удалить атрибут, которая находится в контекстном меню.
3. Подтвердите удаление.

Если удаленный атрибут присутствует на одной из форм ввода, элемент управления будет недоступен.

Атрибуты могут быть:

• Обязательными. Важные атрибуты объекта, обязательные для заполнения. Вы не сможете сохранить объект, пока не введете все обязательные атрибуты.
• Уникальными. При сохранении объекта, TDMS проверит, существует ли атрибут с таким же значением. Если такое же значение уникального атрибута уже использовано, система выдаст соответствующее предупреждение. Вы не сможете сохранить объект, пока не введете новое уникальное значение.

Атрибуты объектов имеют определенные типы данных. Помимо стандартных типов данных, таких как строка, целое число, дата/время, текст и др., атрибутами TDMS могут являться сложные типы данных, такие как значение узла классификатора, ссылка на объект, таблица.

Типы данных атрибутов

Атрибуты разных типов отличаются по способу ввода. Атрибуты имеют различные варианты представления (формат вывода) и физические ограничения на размер вводимых значений. Ввод атрибутов и форматы их представления описаны в разделе Просмотр форм и ввод атрибутивных данных.
